eps应急电源箱系统图及电源箱知识

文章出处：本站人气：2021发表时间：2021-03-16 07:07:06

eps应急配电箱确实有很多字母，要熟悉这些字母的基本含义，才能更准确地知道配电箱系统图的意思。网上查了一些资料，发现配电箱中的字母实在是太多了，先简单说几个需要基本认识的字母：GCK、GCS、MNS是低压抽出式开关柜；GGD、GDH、PGL是低压固定式开关柜；XZW综合配电箱；ZBW箱式变电站；XL、GXL低压配电柜、建筑工地箱；这些都是最基本的配电箱字母含义。

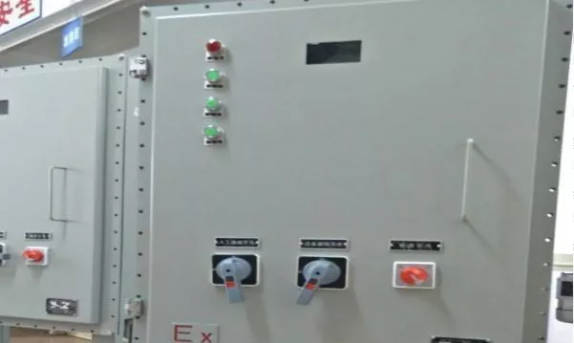

配电箱主要是按电气接线要求将开关设备、测量仪表保护电器等组合在封闭或者半封闭的金属箱中，然后构成一个低压配电的装置。其实它的用途就是，当电路发生故障的时候能够更有利于检修。并且能够方便控制整体的电源，比如说整体停电或者整体送电，所以认识配电箱中的字母也是非常重要的。

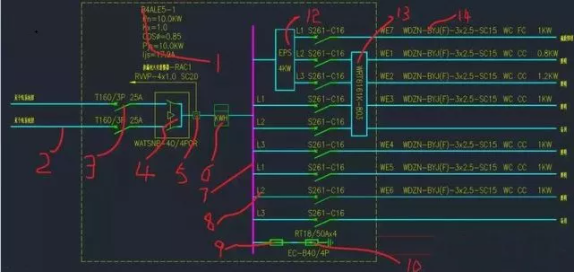

下面我们一起看看一张比较规范全面的配电箱系统图，图中各线路和图元做了标注，我们一个一个来说明。

① 是本配电箱的电气参数说明，相当于电气铭牌。

B4ALE5-1：本配电箱的编号。其中B4指代地下4层；ALE指代应急照明配电箱；5-1，5指代本系列配电箱的编号，是第五组，1则代表其是本组配电箱的第一台。Pn、Kx、cosφ、Pjs、Ljs分别指代本配电箱的额电功率、需要系数、功率因数、计算总有功功率、计算总电流，它们的关系式如下：

计算方法

② 是配电箱进线，从图中可以看出本配电箱是双路进线，一路常用电源一路备用电源。

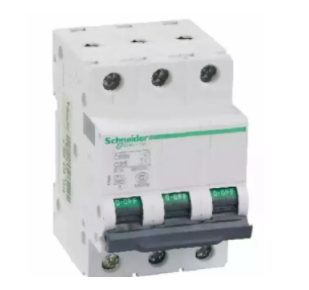

③ T160/3P 25A，是本配电箱的进线断路器，从型号上看是施耐德T160系列的微型断路器，3P表示三极，额定分断电流25A。

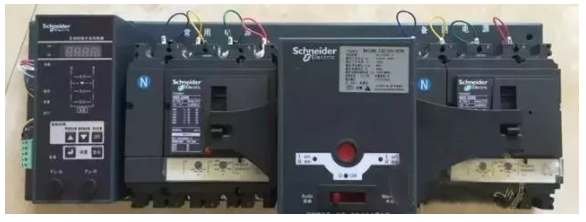

④ 是双电源切换器。当常用电源突然故障或停电时，通过双电源切换开关，自动投入到备用电源上。

eps双电源切换器

⑤ 配电箱接入漏电火灾报警器的信号线，一根RVVP-4*1.0的电缆，穿20的管子，具体接线可以参考下图：

EPS配电箱接线图

⑥电度表。

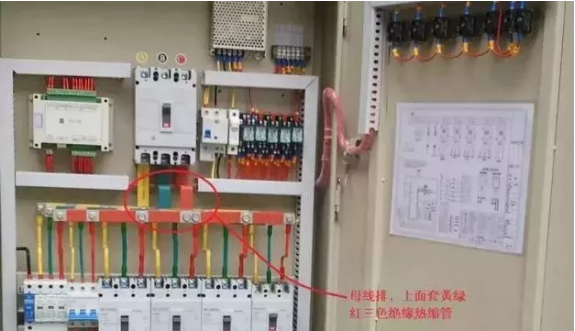

⑦ 出线回路的母线。有些大型配电箱会做母线排，小一点的则未必。

⑧ 出线回路，可以看到本配电箱出线都是单相的，L2指B相回路。

⑨ 熔断器，熔断器是用于避雷器的保护。

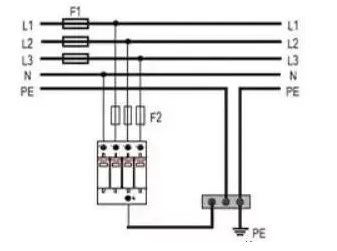

⑩ 避雷器，用于配电箱避雷，接线如图（本图熔断器的位置是下面那组，上面那组忽略吧，就当他们是断路器）：

? 消防信号引自模块，说的就是接入漏电火灾报警器的信号线；控制信号引自消控室，说的就是电表和智能照明开关量控制模块的通讯信号，这哥俩的通信电缆应该先上数据采集器和通讯网关。

? 一路出线接入4Kw的EPS，EPS是应急电源，全称EmergencyPowerSupply(紧急电力供给)，EPS是以解决应急照明、事故照明、消防设施等一级负荷供电设备为主要目标，提供一种符合消防规范的具有独立回路的应急供电系统，该系统能够在应急状态下提供紧急供电，用来解决照明用电或只有一路市电缺少第二路电源，或代替发电机组构成第二电源，或做为需要第三电源的场合使用。

EPS和UPS在用途和功能上有相似的地方，也有不同的地方，具体差异请自行百度。

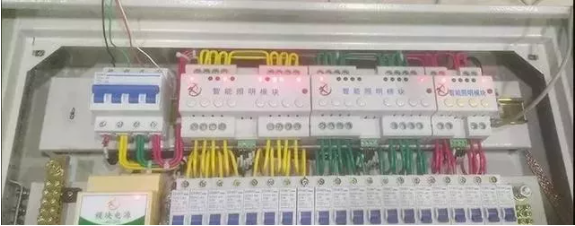

? 是智能照明系统的开关模块，本图中框起来四路，说明这四个照明回路是接受智能照明系统控制的。
