EPS应急电源的用途/工作方式以及选型容量计算方

文章出处:未知 人气:发表时间:2021-01-05 16:03
  EPS 电源定义:EPS(Emergency Power Supply)是一种集中消防应急供电电源, 就在市电故障和异常时,能够继续向负载供电,确保不停电,以保护人民生命和财产的安全。电力人员或者维修电工在作业过程中除了经常遇到UPS之外,EPS出现的频率也是非常高的,很多朋友可能对EPS都没有很系统的了解过。

(1)EPS的用途
  EPS电源按用途可分为应急照明、混合动力和动力变频三大类。主要应用于道路交通照明、场馆照明、楼宇消防逃生照明、 消防泵、喷淋泵等消防设备。

(2)EPS的工作模式
  EPS 电源一般有三种工作模式:EPS的主电供电模式、电池逆变模式、旁路工作模式。

1)EPS 主电工作模式
  主电输入经整流滤波变换成直流后,给电池组充电同时送SPWM 逆变器逆器待机工作。当主电异常时切换为电池逆变运行

2)EPS 电池逆变工作模式
  当主电异常时,蓄电池通过SPWM 逆变器逆变出交流电供给输出通过逆变静态开关切换到输出。

3)EPS 手动维修旁路模式:
  当要求在不断电在线维修时,将合上维修旁路开关,断开关输出开关和旁路开关,这样就将EPS 的电路部分和输入、输出完全断开而不会中断用户的输出。注意:在使用维修旁路开关时一定要按维修开关的操作流程!

(3)EPS 常见后备时间
  EPS 的配电时间一般为标准30分钟、60分钟、90分钟、120分钟。

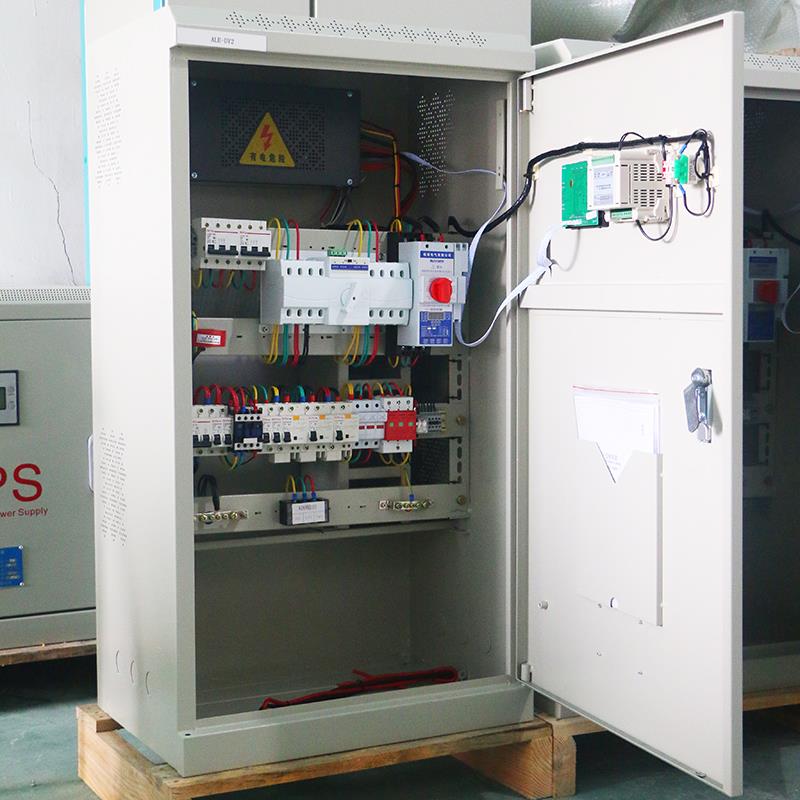

三相动力型eps消防应急电源
(4)EPS 主机选型功率常用的计算方法

1)负载容量选型原则:
因电动机的启动冲击,与其配用的集中应急电源容量按以下容量选配。

① 电动机变频启动时,应急电源容量可按电动机容量1.2倍选项配。

② 电动机软启动时,应急电源容量应不小于电动机容量的2.5倍。

③ 电动机Y-△启动时,应急电源应不小于电动机容量的3倍。

④ 电动机直接启动时, 应急电源容量应不小于电动机容量的5倍。

⑤ 混合负载中, 最大电机的容量若小于总负载容量的1/7。

2)选型容量计算方法:

YJ 系列或YJS 系列用于带应急灯具负载时:

① 当负载为电子镇流器日光灯,EPS 容量计算方法:EPS 容量=电子镇流器日光灯功率和×1.1倍。

② 当负载为电感镇流器日光灯,EPS 容量计算方法:EPS 容量=电感镇流器日光灯功率和×1.5倍。

③ 当负载为金属卤化物灯或金属钠灯,EPS 容量计算方法:EPS 容量=金属卤化物灯或金属钠灯功率和×1.6倍。

注意: 应急照明灯具为高压气体灯时所选用的EPS 满载输出功率应为S=(1.6~2)P/0.6.其原因是:高压钠灯, 金卤灯、等启动时存在较大的”1.8倍”电电流。输入功率因数0.6左右(例:高压钠灯, 高压钯灯、金卤灯等), 宜选用切换时间小于3ms 的EPS 产品.。

这是因为.,如果对高压气体灯的供电中断时间超过3ms 时, 就有可能致使气体灯中的放电电弧”熄灭或中断”。一旦发生放电电弧中断现象, 即使马上恢复供电也可能导致长达数分钟的灯具熄灭现象发生,这因体育馆和演出场地的照明系统来说, 是不允许出现这种故障的。

当YJS 系列用于带混合负载时,EPS 容量的计算方法:

① 当EPS 带多台电动机且都同时启动时, 则EPS 的容量应遵循如下原则:EPS 容量=变频启动电动机功率之和+软启动电动机功率之和×2.5+星三角启动机功率之和×3+直接启动电动机之和×5倍

② 当EPS 带多台电动机且都分别单台启动时(不是同时启动), 则EPS 的容量应遵循如下原则:EPS 容量=各个电动机功率之和, 但必须满足以下条件:

上述电动机中直接启动的最大的单台电动机功率是EPS 容量的1/7;

星三角启动的最大的单台电动机功率是EPS 容量的1/4;

软启动的最大的单台电动机功率是EPS 容量的1/3;

变频启动的最大的单台电动功率不大于EPS 的容量。

如果不满足上述条件, 则应按上述条件中的最大数调整EPS 的容量, 电动机启动时的顺序为直接启动在先, 其次是星三角的启动, 有软启动的再启动, 最后是变频启动的再启动。

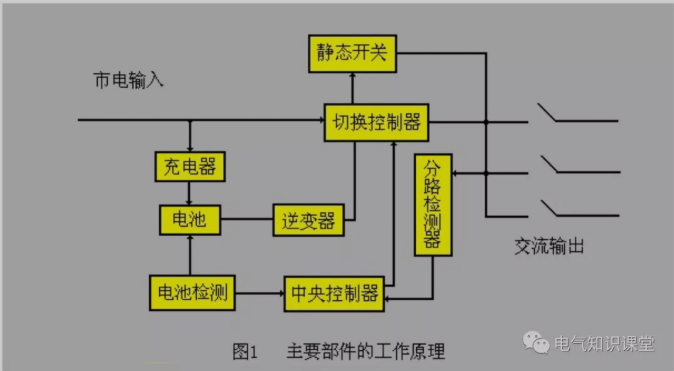

EPS应急电源主要部件个工作原理图

当YJS 系列EPS 带混合负载时EPS 应遵循如下原则:

EPS 容量=所有负载总功率之和, 但必须中以下六条件, 若不满足, 再按照其中最大的容量确定EPS 容量. ※ 负载中直接同时启动的电动机功率之和是EPS 容量的1/7;

负载中星三角同时启动电动机功率之和是EPS 容量的1/4机功率之和是EPS 容量的1/3;

负载中变频启动同时启动电动机功率之和不大于EPS 的容量;

同时启动的电动机功率之和不大于EPS 的容量。

总结:EPS 应急电源主机选取相对来说是比较复杂的,建议大家最好找专业的技术人员来配, 如果真的要自己配,本小编就推荐一个方法给大家了

1)当负载为电子镇流器日光灯,EPS 容量计算方法:EPS 容量=电子镇流器日光灯功率和×1.1倍。

2)当负载为电感镇流器日光灯,EPS 容量计算方法:EPS 容量=电感镇流器日光灯功率和×1.5倍。

3)当负载为金属卤化物灯或金属钠灯,EPS 容量计算方法:EPS 容量=金属卤化物灯或金属钠灯功率和×1.6倍。

4)当YJS 系列EPS 带混合负载时(如照明负载、消防电梯、消防泵、风机、卷帘门等)EPS 应遵循如下原则:

EPS 容量=所有负载总功率之和+最大单台负载功率5倍=所要设计负载功率。

5)电动机变频启动时,应急电源容量可按电动机容量1.2倍选项配。

6)电动机软启动时,应急电源容量应不小于电动机容量的3倍。

7)电动机Y-△启动时,应急电源应不小于电动机容量的5倍。

8)电动机直接启动时, 应急电源容量应不小于电动机容量的7倍。
